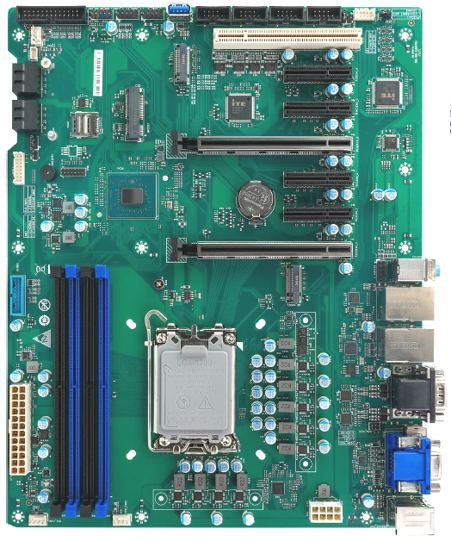

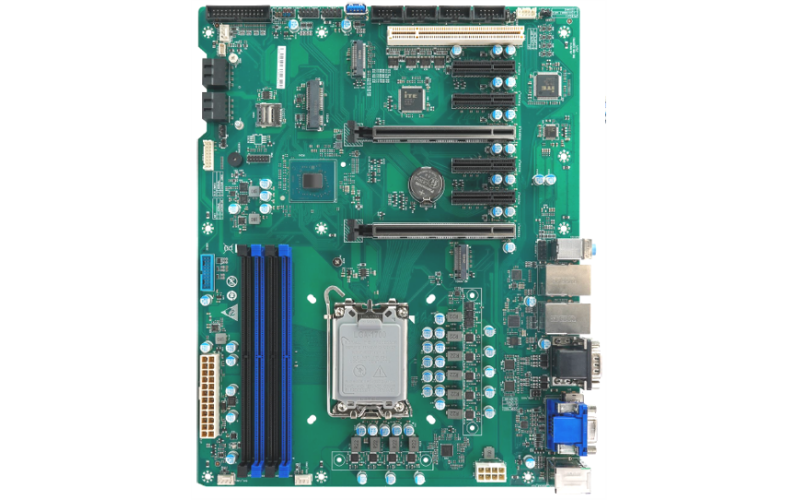

H770-STD 為一款採用 Intel® H770晶片組的工業級高整合主機板，支援 LGA1700 平臺，具備優異的計算效能與穩定性，適用於自動化控制、數位看板、零售終端、工業設備等多樣應用場域。
主機板採用三級靜電等級設計與ATX電源設計，提供穩定而持久的運作環境，搭配DDR4 記憶體插槽，最高支援至 128GB，滿足工業級系統多工與高速處理的需求。
優勢/特點
採用 Intel 晶片組，支援Intel*12/13/14代 i3/i5/i7/9Pentium' Celeron CPU
雙通道 DDR4 記憶體插槽，最高支援 128GB
板載千兆 LAN，穩定連網、高相容性
提供4個SATA3.0 6Gbps硬碟介面
提供1個PCIe M.2 2242/2260/2280,PCle x4 Gen4 NVMe 儲存介面
扩充总线提供2個 PCle x16 Slot 和3個 PCle x4 Slot
支援 1個VGA/1個HDMI/1個DP 顯示輸出，支持獨立三顯輸出
採用工業級用料與嚴選元件，適應長時間穩定運作
規格表 | |
晶片組 | Intel H770 晶片組 |
CPU 插槽 | Intel*12/13/14代Generation CoreTM i3/i5/i7/9Pentium' Celeron CPU LGA1700 |
支持的CPU型號 | Intel® Core™ i3-12100 Processor (4 Cores, 8 Threads, 12MB Cache, up to 4.3 GHz, Base 3.3 GHz); 60W Intel® Core™ i3-12100F Processor (4 Cores, 8 Threads, 12MB Cache, up to 4.3 GHz, Base 3.3 GHz); 60W Intel® Core™ i3-13100 Processor (4 Cores, 8 Threads, 12MB Cache, up to 4.5 GHz, Base 3.4 GHz); 60W Intel® Core™ i3-13100F Processor (4 Cores, 8 Threads, 12MB Cache, up to 4.5 GHz, Base 3.4 GHz); 60W Intel® Core™ i3-14100 Processor (4 Cores, 8 Threads, 12MB Cache, up to 4.7 GHz, Base 3.5 GHz); 60W Intel® Core™ i3-14100F Processor (4 Cores, 8 Threads, 12MB Cache, up to 4.7 GHz, Base 3.5 GHz); 60W Intel® Core™ i5-12400 Processor (6 Cores, 12 Threads, 18MB Cache, up to 4.4 GHz, Base 2.5 GHz); 65W Intel® Core™ i5-12400F Processor (6 Cores, 12 Threads, 18MB Cache, up to 4.4 GHz, Base 2.5 GHz); 65W Intel® Core™ i5-12600K Processor (10 Cores, 16 Threads, 20MB Cache, up to 4.9 GHz, Base 3.6 GHz); 125W Intel® Core™ i5-13400 Processor (10 Cores, 16 Threads, 20MB Cache, up to 4.6 GHz, Base 2.5 GHz); 65W Intel® Core™ i5-13400F Processor (10 Cores, 16 Threads, 20MB Cache, up to 4.6 GHz, Base 2.5 GHz); 65W Intel® Core™ i5-13600K Processor (14 Cores, 20 Threads, 24MB Cache, up to 5.1 GHz, Base 3.5 GHz); 125W Intel® Core™ i5-14400 Processor (10 Cores, 16 Threads, 20MB Cache, up to 4.7 GHz, Base 2.5 GHz); 65W Intel® Core™ i5-14400F Processor (10 Cores, 16 Threads, 20MB Cache, up to 4.7 GHz, Base 2.5 GHz); 65W Intel® Core™ i5-14600K Processor (14 Cores, 20 Threads, 24MB Cache, up to 5.3 GHz, Base 3.5 GHz); 125W Intel® Core™ i7-12700K Processor (12 Cores, 20 Threads, 25MB Cache, up to 5.0 GHz, Base 3.6 GHz); 125W Intel® Core™ i7-13700K Processor (16 Cores, 24 Threads, 30MB Cache, up to 5.4 GHz, Base 3.4 GHz); 125W Intel® Core™ i7-14700K Processor (20 Cores, 28 Threads, 33MB Cache, up to 5.6 GHz, Base 3.4 GHz); 125W Intel® Core™ i9-12900K Processor (16 Cores, 24 Threads, 30MB Cache, up to 5.2 GHz, Base 3.9 GHz); 125W Intel® Core™ i9-13900K Processor (24 Cores, 32 Threads, 36MB Cache, up to 5.8 GHz, Base 3.0 GHz); 125W Intel® Core™ i9-14900K Processor (24 Cores, 32 Threads, 36MB Cache, up to 6.0 GHz, Base 3.2 GHz); 125W |
記憶體插槽 | 4 個 DDR4 記憶體插槽 |
記憶體規格 | 支援DDR4，最高支援至 128GB |
儲存介面 | 4 * SATA3.0RAID 0,1,5,10(H770支持) 1 * M.2 (Key-M,2242/2260/2280,PCle x4Gen4NVMe(默認可以支持2260) |
擴充匯流排 | 2 * PCle x16 Slot (1'PCle x16 Gen4 or 2'PCle x8 Gen4) 3 * PCle x4 Slot (PCle x4 Gen4) 2xPCI 1 x M.2 (Key-E, WIFI&BT) |
音頻 | 採用HDA 標準支持後面板 Mic-in Line-in Line-out |
網路晶片 | 2 * 10/100/1000Mbps網路介面 |
電源介面 | 採用ATX電源，支持S0、S1、S4、S5 |
主機板尺寸 | 305 x 244mm |

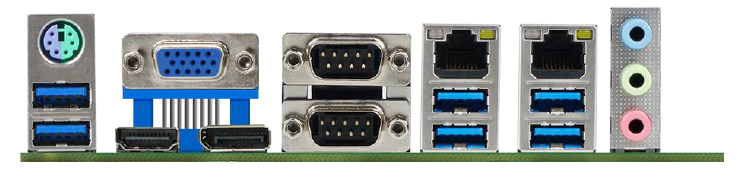

I/O 介面 | 6 * COM2個RS232/422/485(COM1外置COM2內置)4個RS232(內置) 7個USB2.0(外置1個四合一內置1個TYPE-A1組USB2.0HEADER6個USB3.0(外置) 1x1'PS/2 鍵盤/滑鼠介面 1x16路數字I/O 介面(可選配LPT) 1xCPU風扇 3x系統風扇 |
工作溫度 | -10度~60座5%~~95%(非凝結狀態) |
存儲溫度 | -20度~80度596~~95%(非凝結狀態) |
看門狗 | 255級可編程秒/分 支持超時中斷或系統複位 |
靜電等級 | 三級 |
