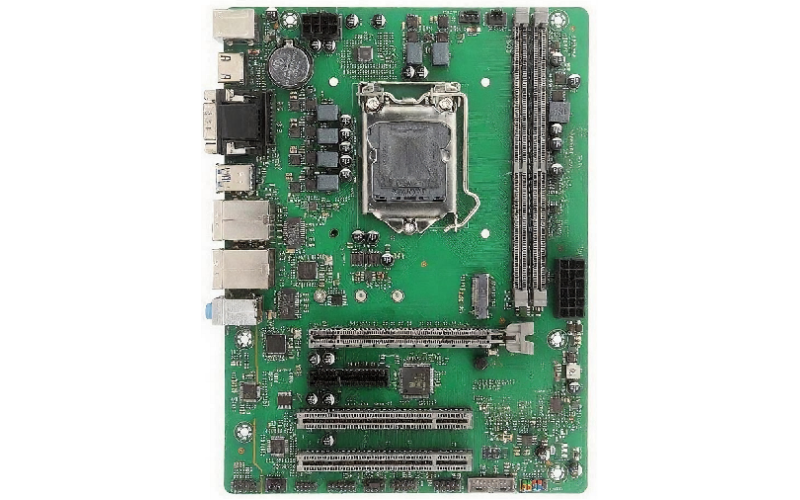

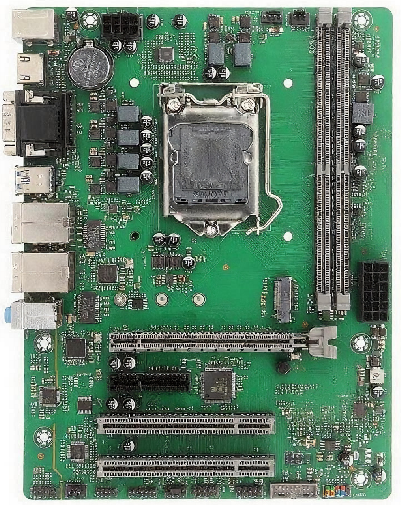

H31x STD 為一款採用 Intel® H310 晶片組的工業級高整合主機板，支援 LGA1151 平台第八代與第九代 Intel® Core™ 處理器，具備優異的計算效能與穩定性，適用於自動化控制、數位看板、零售終端、工業設備等多樣應用場域。

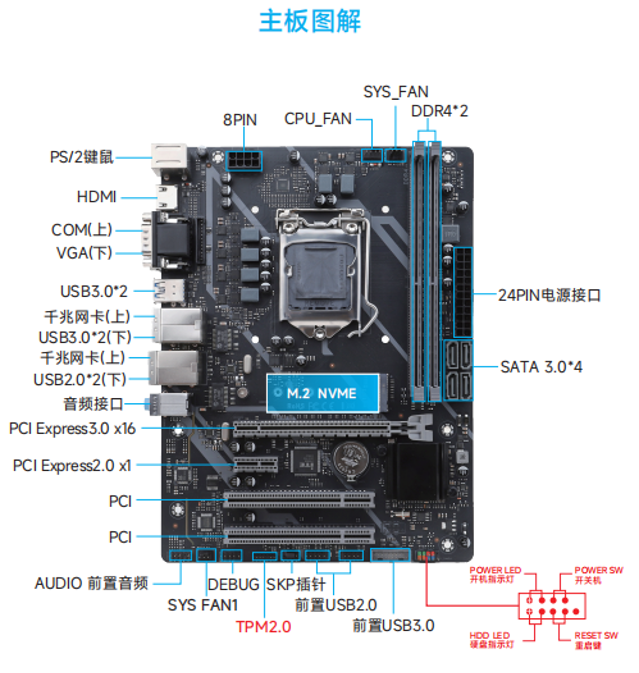

主機板採用 4 層 PCB 設計與 6 相供電佈局，提供穩定而持久的運作環境，搭配雙通道 DDR4 記憶體插槽，最高支援至 64GB，充分滿足工業級系統多工與高速處理的需求。配備豐富 I/O 接口與多組擴充插槽，支援 PCI、PCIe 及 M.2 等多樣擴充選擇，強化整體系統整合彈性。
優勢/特點
採用 Intel H 系列晶片組，支援第 6、7、8、9 代處理器
雙通道 DDR4 記憶體插槽，最高支援 64GB
板載雙千兆 LAN（Intel I211），穩定連網、高兼容性
提供 PCIe x16、PCIe x4、PCI 擴充插槽，滿足多元應用
支援 M.2 2280 NVMe 儲存介面，提升資料存取效能
支援 HDMI 2.0 及 VGA 顯示輸出，兼顧新舊設備整合
多組 USB / COM / GPIO / TPM / DEBUG 插針，擴展彈性高
支援來電開機、定時開機、網路喚醒、無碟啟動等功能
採用工業級用料與嚴選元件，適應長時間穩定運作
規格表 | |
晶片組 | Intel H 系列晶片組 |
CPU 插槽 | 支援 Intel LGA1151 腳位處理器 (支援第 6、7、8、9 代處理器) |
支持的CPU型号 | - Intel® Core™ i3-6100 Processor (2 Cores, 3MB Cache, up to 3.7 GHz); 51W - Intel® Core™ i3-6300 Processor (2 Cores, 4MB Cache, up to 3.8 GHz); 51W - Intel® Core™ i5-6400 Processor (4 Cores, 6MB Cache, up to 3.3 GHz); 65W - Intel® Core™ i5-6500 Processor (4 Cores, 6MB Cache, up to 3.6 GHz); 65W - Intel® Core™ i5-6600K Processor (4 Cores, 6MB Cache, up to 3.9 GHz); 95W - Intel® Core™ i7-6700 Processor (4 Cores, 8MB Cache, up to 4.0 GHz); 65W - Intel® Core™ i7-6700K Processor (4 Cores, 8MB Cache, up to 4.2 GHz); 95W - Intel® Core™ i3-7350K Processor (2 Cores, 4MB Cache, up to 4.2 GHz); 60W - Intel® Core™ i5-7400 Processor (4 Cores, 6MB Cache, up to 3.5 GHz); 65W - Intel® Core™ i5-7500 Processor (4 Cores, 6MB Cache, up to 3.8 GHz); 65W - Intel® Core™ i5-7600K Processor (4 Cores, 6MB Cache, up to 4.2 GHz); 95W - Intel® Core™ i7-7700 Processor (4 Cores, 8MB Cache, up to 4.2 GHz); 65W - Intel® Core™ i7-7700K Processor (4 Cores, 8MB Cache, up to 4.5 GHz); 95W - Intel® Core™ i3-8100 Processor (4 Cores, 6MB Cache, up to 3.6 GHz); 65W - Intel® Core™ i3-8300 Processor (4 Cores, 8MB Cache, up to 3.7 GHz); 65W - Intel® Core™ i3-8350K Processor (4 Cores, 8MB Cache, up to 4.0 GHz); 95W - Intel® Core™ i5-8400 Processor (6 Cores, 9MB Cache, up to 4.0 GHz); 65W - Intel® Core™ i5-8500 Processor (6 Cores, 9MB Cache, up to 4.1 GHz); 65W - Intel® Core™ i5-8600K Processor (6 Cores, 9MB Cache, up to 4.3 GHz); 95W - Intel® Core™ i7-8700 Processor (6 Cores, 12MB Cache, up to 4.6 GHz); 65W - Intel® Core™ i7-8700K Processor (6 Cores, 12MB Cache, up to 4.7 GHz); 95W - Intel® Core™ i3-9100 Processor (4 Cores, 6MB Cache, up to 4.2 GHz); 65W - Intel® Core™ i3-9300 Processor (4 Cores, 8MB Cache, up to 4.3 GHz); 65W - Intel® Core™ i3-9350K Processor (4 Cores, 8MB Cache, up to 4.6 GHz); 95W - Intel® Core™ i5-9400 Processor (6 Cores, 9MB Cache, up to 4.1 GHz); 65W - Intel® Core™ i5-9500 Processor (6 Cores, 9MB Cache, up to 4.4 GHz); 65W - Intel® Core™ i5-9600K Processor (6 Cores, 9MB Cache, up to 4.6 GHz); 95W - Intel® Core™ i7-9700 Processor (8 Cores, 12MB Cache, up to 4.7 GHz); 65W - Intel® Core™ i7-9700K Processor (8 Cores, 12MB Cache, up to 4.9 GHz); 95W - Intel® Core™ i9-9900 Processor (8 Cores, 16MB Cache, up to 5.0 GHz); 65W - Intel® Core™ i9-9900K Processor (8 Cores, 16MB Cache, up to 5.0 GHz); 95W |
記憶體插槽 | 2 個 DDR4 記憶體插槽 |
記憶體規格 | 支援雙通道 DDR4 3200/2933/2666/2400/2133/1866 MHz（依 CPU 規格而定），最高支援至 64GB |
儲存介面 | 4 個 SATA3.0 6Gbps 硬碟介面 |
擴充插槽 | 1 個 PCI Express 3.0 x16 插槽 1 個 PCI Express 2.0 x4 插槽 2 個 PCI 插槽 |
M.2 插槽 | 1 個 M.2 2280 NVMe PCIe x1（2.0 規格） |
音效晶片 | Realtek 高傳真音效 ALC897 |
網路晶片 | 2 颗 Intel 千兆網路晶片 I211 |
電源接口 | 24PIN + 8PIN |
風扇接口 | 1 個 CPU_FAN 風扇插座，支援溫控調速 2 個 SYS_FAN 系統風扇插座 |
供電架構 | 6 相供電模組 |
主機板層數 | 6 層 |
主機板尺寸與擴充介面 | 240 x 180mm，M-ATX 板型 |

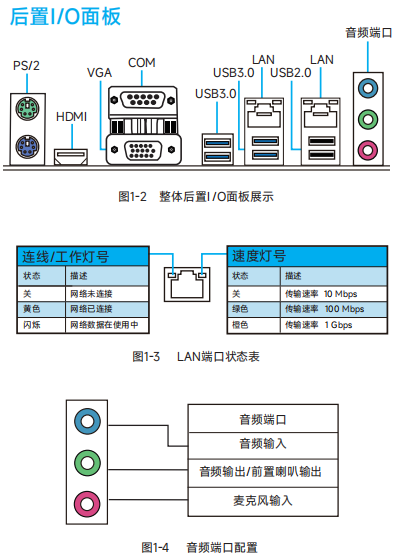

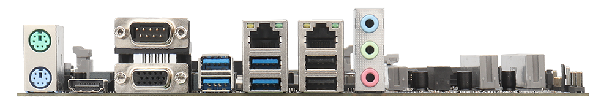

後方 I/O 面板 | 4 個 USB 3.0 2 個 USB 2.0 1 個 VGA 介面 1 個 HDMI 2.0 介面 1 個 COM 序列埠 1 個 RJ45 網路埠 1 組三孔音效輸出（Line-out / Line-in / Mic-in） 1 個 PS/2 鍵盤滑鼠共用介面 1 組 JVGA 排針 |
前方 I/O 排針與介面 | 2 組 USB 2.0 插針 1 組 USB 3.0 插針 1 組前置音效插針 1 組 DEBUG 診斷插針 1 組 JBAT BIOS 恢復預設插針 1 組 SPEAKER 音效蜂鳴器插針 1 組 TPM 2.0 安全模組插針 1 組開機/重啟控制插針 |
系統支援 | 支援 Windows 7 / Windows 10 / Windows 11 |
支援功能 | 支援來電自動開機 / 定時開機 / 網路喚醒（Wake on LAN） 支援 IPv4 / IPv6 無碟開機（PXE Boot） 支援 CPU 風扇智慧溫控 AMI UEFI BIOS |
